Xe AGV Tự Hành Hoạt Động Như Thế Nào? Giải Mã Cấu Tạo Và Nguyên Lý Vận Hành Chi Tiết

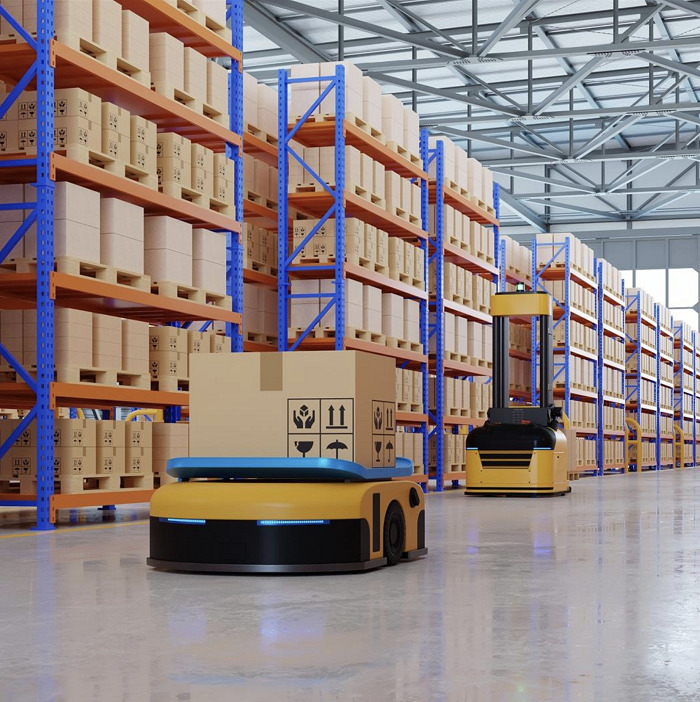

Khi quan sát một nhà máy thông minh, không khó để bắt gặp hình ảnh những chiếc xe AGV tự hành di chuyển nhịp nhàng qua các ngã tư, tự động nâng kệ hàng, nhường đường cho nhau và tự tìm về trạm sạc mà không cần bất kỳ sự can thiệp nào của con người.

Vậy bên dưới lớp vỏ kim loại đó, xe AGV tự hành hoạt động như thế nào để đạt được độ chính xác dừng tới từng milimet và đảm bảo an toàn tuyệt đối 24/7? Bài viết dưới đây của PacificTech sẽ bóc tách chi tiết cấu tạo phần cứng, quy trình vận hành 5 bước và bảng thông số sản phẩm giúp doanh nghiệp dễ dàng lựa chọn cấu hình phù hợp nhất.

1. Giải phẫu phần cứng: Bên trong một chiếc xe AGV tự hành có gì?

Để vận hành độc lập trong môi trường công nghiệp khắc nghiệt, mỗi sản phẩm xe AGV tự hành là một tổ hợp cơ điện tử chính xác gồm 5 module phần cứng cốt lõi:

1.1. Bộ điều khiển trung tâm (AGV Controller / PLC công nghiệp)

Được ví như “bộ não” của xe, bộ điều khiển trung tâm tiếp nhận dữ liệu từ toàn bộ hệ thống cảm biến với tần số hàng nghìn lần mỗi giây, xử lý thuật toán điều hướng và xuất xung điều khiển xuống các động cơ bánh xe cũng như cơ cấu nâng hạ.

1.2. Hệ thống “mắt thần” dẫn đường (Navigation Sensors)

Tùy theo dòng sản phẩm mà bạn lựa chọn (như đã đề cập trong bài tổng quan AGV là gì và vai trò trong logistics nhà máy), dưới gầm hoặc trên thân xe sẽ được trang bị:

• Cảm biến từ trường (Magnetic Sensor): Đọc cường độ từ thông từ dải băng từ dán trên sàn để giữ xe luôn bám đúng tâm vạch.
• Camera đọc mã ma trận (2D Barcode Reader) kết hợp cảm biến quán tính (IMU): Quét các điểm tọa độ mã QR dưới sàn với tốc độ cao để xác định chính xác vị trí (X, Y) và góc lệch của thân xe.
• Đầu quét Laser định vị (Navigation LiDAR): Quét gương phản quang hoặc biên dạng nhà xưởng để định vị tọa độ không gian.

1.3. Cơ cấu truyền động và bánh xe công nghiệp (Drive Unit)

Khả năng xoay trở trong hành lang hẹp của xe AGV tự hành phụ thuộc hoàn toàn vào thiết kế cụm bánh xe truyền động (Servo Motor + Hộp giảm tốc hành tinh):

• Truyền động vi sai (Differential Drive): Gồm 2 bánh chủ động độc lập hai bên và các bánh đa hướng chịu tải. Khi 2 bánh quay ngược chiều nhau cùng tốc độ, xe có thể xoay tròn 360 độ tại chỗ.
• Bánh lái dẫn hướng (Steering Wheel): Thường dùng cho dòng AGV kéo hàng hoặc AGV xe nâng tải nặng, mang lại lực kéo lớn và độ bám sàn cao.
• Bánh xe Mecanum / Omni: Cho phép xe di chuyển ngang (đi cua) sang trái/phải mà không cần quay đầu, cực kỳ hữu ích trong không gian hẹp.

1.4. Cơ cấu chấp hành tải (Load Handling Module)

Đây là bộ phận trực tiếp thao tác với hàng hóa được tích hợp trên lưng xe:

• Mâm nâng vít me / thủy lực: Nâng hạ kệ hàng từ 50 mm – 60 mm khỏi mặt đất và có thể xoay độc lập với thân xe.
• Băng tải con lăn (Roller) / Xích tải: Tự động đẩy và nhận khay hàng từ băng chuyền sản xuất cố định.
• Chốt kéo tự động (Auto Hitch): Tự động đóng/mở ngàm móc vào các xe rơ-moóc (Trolley).

1.5. Hệ thống Pin Lithium và tiếp điểm sạc tự động

Các dòng xe AGV tự hành thế hệ mới sử dụng pin LiFePO4 (Lithium Sắt Phosphate) chống cháy nổ, tuổi thọ lên tới 3.000 – 4.000 chu kỳ sạc. Bên hông hoặc dưới gầm xe được bố trí bản cực đồng giúp xe tự động ép sát vào trạm sạc nhanh (Auto-charging station) mà không cần công nhân cắm giắc thủ công.

2. Quy trình 5 bước xe AGV tự hành hoạt động trong 1 chu kỳ thực tế

Để hiểu rõ xe AGV tự hành hoạt động như thế nào khi đưa vào dây chuyền thực tế, hãy theo dõi hành trình khép kín của một chuyến cấp phôi từ Kho nguyên liệu ra Chuyền lắp ráp:

• Bước 1 – Phát sinh yêu cầu vận chuyển (Call Order):Khi chuyền sản xuất cần cấp thêm linh kiện, công nhân nhấn nút gọi hàng thông minh (Andon Call Button), quét mã vạch trên tablet hoặc hệ thống quản lý sản xuất (MES/WMS) tự động xuất lệnh dựa trên định mức tiêu hao.
• Bước 2 – Phần mềm điều phối (RCS) phân bổ xe và tính toán lộ trình:Tín hiệu được truyền qua mạng Wifi công nghiệp về Phần mềm điều phối đội xe trung tâm (RCS – Robot Control System). Phần mềm sẽ kiểm tra toàn bộ đội xe trong xưởng, chọn chiếc xe AGV tự hành đang rảnh rỗi ở gần kho nhất, đủ dung lượng pin và vạch ra tuyến đường ngắn nhất.
• Bước 3 – Di chuyển bám tuyến và kiểm soát giao thông (Traffic Control):Xe AGV khởi hành tới kho lấy hàng. Trên đường đi, nếu có nhiều xe cùng tiến vào một ngã tư hoặc hành lang đơn, phần mềm RCS sẽ đóng vai trò như “cảnh sát giao thông”: ra lệnh cho xe ưu tiên đi trước, xe còn lại tạm dừng ở điểm chờ để tuyệt đối không xảy ra kẹt xe hay đấu đầu.
• Bước 4 – Định vị chính xác và thao tác lấy/trả hàng (Docking):Khi tiếp cận kệ hàng tại kho (hoặc băng tải đầu chuyền), xe giảm tốc về mức di chuyển tinh (Creep speed). Cảm biến định vị căn chỉnh thân xe dừng đúng tâm điểm lấy hàng với sai số chỉ +- 5mm, kích hoạt mâm nâng nhấc kệ hàng lên và di chuyển tới điểm đích để hạ kệ.
• Bước 5 – Hoàn tất nhiệm vụ & Sạc cơ hội (Opportunity Charging):Sau khi trả hàng xong, xe gửi tín hiệu báo cáo hoàn thành về hệ thống để cập nhật dữ liệu tồn kho tức thì. Nếu có lệnh mới, xe lập tức đi tiếp; nếu biểu đồ pin báo dưới ngưỡng cài đặt (ví dụ < 30%) hoặc đang trong thời gian chờ lệnh, xe tự động di chuyển về trạm sạc.

3. Cơ chế an toàn 3 cấp độ: Xe AGV xử lý vật cản ra sao?

Một trong những tiêu chí quan trọng nhất khi đánh giá chất lượng sản phẩm xe AGV tự hành là khả năng bảo vệ an toàn cho người lao động và tài sản nhà máy. Hệ thống an toàn hoạt động theo nguyên lý phòng vệ đa lớp:

1. Lớp bảo vệ không tiếp xúc bằng Laser (LiDAR Safety Scanner):Quét góc rộng $270^\circ – 360^\circ$ phía trước và xung quanh xe, chia thành 3 vùng phản ứng tự động:
   • Vùng cảnh báo (Từ 2m – 3m): Phát hiện có người đi vào vùng quét, xe bật còi báo/giọng nói nhắc nhở và đèn LED nhấp nháy.
   • Vùng giảm tốc (Từ 0.8m – 2m): Xe tự động hạ tốc độ từ 1.5 m/s xuống mức an toàn 0.3 m/s.
   • Vùng dừng khẩn cấp (Dưới 0.5m): Hệ thống phanh điện từ kích hoạt ngay lập tức, xe đứng yên hoàn toàn trước khi chạm vào người hay vật cản. (Nếu doanh nghiệp cần robot tự đánh lái lách qua vật cản thay vì dừng chờ, hãy tham khảo thêm bài viết So sánh AGV AMR: Doanh nghiệp nên chọn loại nào?).
2. Lớp bảo vệ cơ học (Safety Bumper & E-Stop):Dải viền cao su cảm biến lực bao quanh gầm xe. Chỉ cần có một lực tác động nhẹ vào viền Bumper, mạch phần cứng độc lập sẽ ngắt nguồn động cơ trong tích tắc.
3. Cảm biến chống rơi và phát hiện chướng ngại vật tầm cao:Cảm biến quang/siêu âm gắn mặt trước giúp phát hiện các vật thể lơ lửng (như càng xe nâng đang nâng lửng hoặc kệ hàng nhô ra) mà tia Laser tầm thấp không quét tới.

4. Bảng thông số kỹ thuật các dòng sản phẩm xe AGV tự hành tại PacificTech

Nhằm đáp ứng đa dạng nhu cầu tải trọng và quy cách đóng gói của từng ngành hàng, PacificTech cung cấp danh mục sản phẩm xe AGV tự hành với thông số tiêu chuẩn công nghiệp như sau:

5. Tại sao nên chọn sản phẩm và giải pháp xe AGV tự hành từ PacificTech?

Đầu tư một hệ thống xe AGV tự hành đòi hỏi sự tương thích hoàn hảo giữa thiết bị phần cứng với mặt sàn nhà xưởng, quy trình cấp phôi và hệ thống phần mềm sẵn có. Khi lựa chọn sản phẩm tại PacificTech, doanh nghiệp nhận được cam kết chất lượng toàn diện:

• Tùy biến cơ cấu chấp hành theo kích thước phôi thực tế: Thiết kế và gia công bàn nâng, xe Trolley, cơ cấu con lăn vừa khít với quy cách khay hàng/pallet hiện tại của nhà máy.
• Linh kiện công nghiệp chuẩn quốc tế: Sử dụng cảm biến an toàn, bộ điều khiển PLC, động cơ Servo và pin Lithium từ các thương hiệu uy tín, đảm bảo tuổi thọ vận hành bền bỉ trên 8–10 năm.
• Khả năng mở rộng linh hoạt (Scalability): Phần mềm điều phối RCS do PacificTech triển khai cho phép doanh nghiệp bắt đầu từ 1–2 xe AGV cho một chuyền điểm, sau đó dễ dàng nâng cấp lên 10–50 xe hoặc tích hợp cùng các trạm cánh tay robot công nghiệp mà không cần thay đổi hạ tầng cốt lõi.
• Dịch vụ kỹ thuật tại chỗ nhanh chóng: Đội ngũ kỹ sư tự động hóa người Việt trực tiếp khảo sát, lắp đặt, đào tạo vận hành và hỗ trợ xử lý sự cố 24/7, loại bỏ hoàn toàn rào cản chờ đợi chuyên gia nước ngoài.
