Trong sản xuất, một lỗi rò rỉ nhỏ có thể chỉ bộc lộ sau khi sản phẩm đã lắp ráp hoàn chỉnh hoặc đến tay khách hàng. Với các chi tiết chứa khí, dẫn chất lỏng hoặc cần bảo vệ linh kiện bên trong, kiểm tra độ kín là bước quan trọng trước khi chuyển sang công đoạn tiếp theo.
Máy test kín khí tự động giúp nhà máy đưa phép kiểm tra này vào dây chuyền theo một quy trình nhất quán: định vị sản phẩm, kiểm tra theo thông số đã thiết lập, phân loại đạt hoặc không đạt và lưu kết quả khi cần. Để chọn được giải pháp phù hợp, doanh nghiệp cần xác định giới hạn rò rỉ chấp nhận được cho sản phẩm, đồng thời cân đối thời gian kiểm tra với nhịp sản xuất.
Máy test kín khí tự động là gì?
Máy test kín khí tự động là hệ thống kiểm tra sản phẩm hoặc cụm chi tiết có rò rỉ vượt quá ngưỡng cho phép hay không. Tùy yêu cầu, hệ thống có thể sử dụng phương pháp đo suy giảm áp suất, chênh lệch áp suất, chân không hoặc phương pháp phát hiện rò rỉ khác. Kết quả đo được so sánh với tiêu chí đã cài đặt để đưa ra trạng thái PASS/FAIL.
Mức độ tự động hóa có thể khác nhau giữa các nhà máy: từ trạm kiểm tra độc lập, nơi nhân viên đưa sản phẩm vào đồ gá, đến hệ thống tích hợp cấp phôi, kiểm tra và phân loại trên dây chuyền.
Máy test kín khí tự động hoạt động như thế nào?
Với phương pháp đo suy giảm áp suất, một chu trình điển hình gồm bốn giai đoạn: nạp khí đến áp suất quy định, chờ ổn định, theo dõi thay đổi áp suất trong thời gian đo, sau đó xả và kết thúc phép thử. Tín hiệu đo được đối chiếu với giới hạn đã xác lập để đánh giá sản phẩm.
Khi triển khai trên dây chuyền, quy trình thường bao gồm:

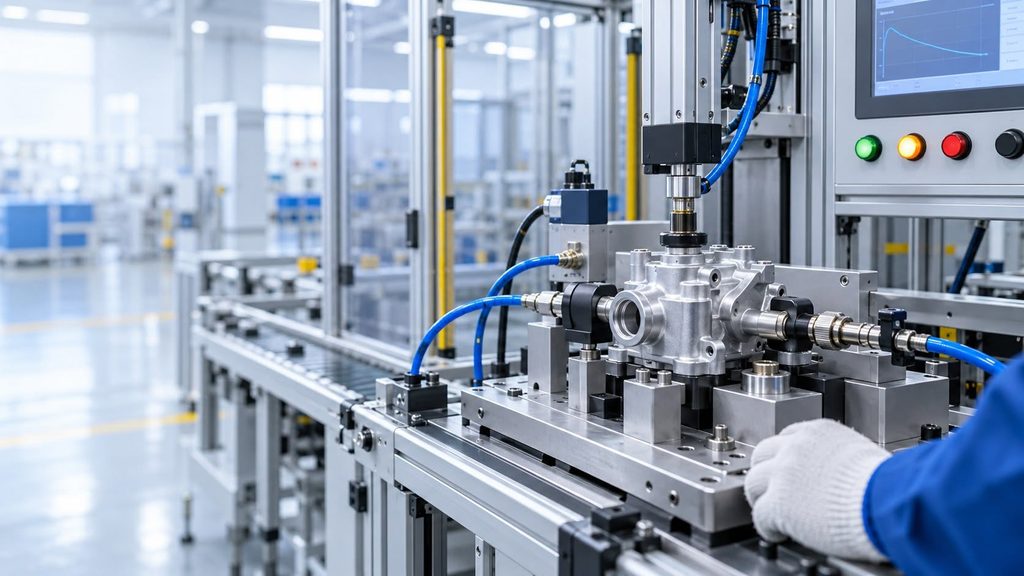

- Định vị và làm kín: Sản phẩm được đặt vào đồ gá; cơ cấu kẹp và đầu nối tạo điều kiện đo ổn định.
- Nạp và ổn định: Hệ thống đưa môi chất thử đến điều kiện đã cài đặt và chờ quá trình nạp ổn định.
- Đo và đánh giá: Bộ đo theo dõi tín hiệu trong thời gian xác định, sau đó so sánh với ngưỡng chấp nhận.

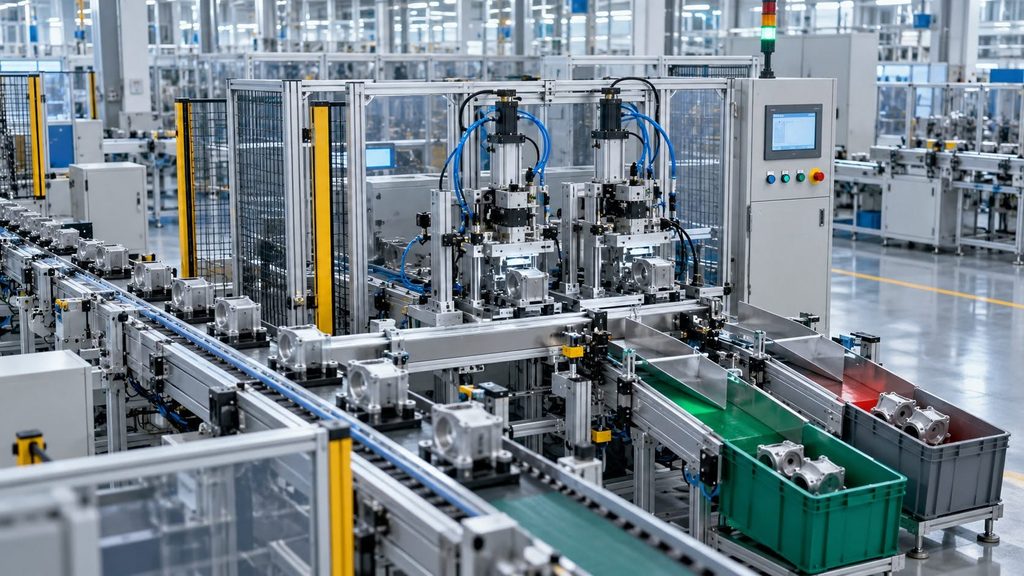

- Phân loại và ghi nhận: Kết quả PASS/FAIL được hiển thị hoặc truyền tới bộ điều khiển để xử lý sản phẩm. Nếu có yêu cầu truy xuất, dữ liệu đo có thể gắn với mã sản phẩm.
Áp suất thử, thời gian đo và ngưỡng rò rỉ cần được xác định theo chức năng sản phẩm, thể tích khoang thử, vật liệu và yêu cầu chất lượng. Không có một bộ thông số chung phù hợp cho mọi ứng dụng.
Vì sao nên tích hợp kiểm tra kín khí vào dây chuyền?
Phát hiện lỗi sớm hơn
Khi được bố trí đúng công đoạn, trạm kiểm tra giúp nhận diện sản phẩm có nguy cơ rò rỉ trước khi tiếp tục lắp ráp, đóng gói hoặc xuất xưởng. Bộ phận chất lượng cũng có thể xử lý lỗi gần nơi phát sinh hơn.
Tạo kết quả nhất quán và có thể truy xuất
Một chu trình đo được cài đặt rõ ràng giúp giảm khác biệt do thao tác giữa các ca sản xuất. Nếu hệ thống lưu kết quả theo mã sản phẩm, nhà máy có thêm dữ liệu để theo dõi lỗi theo lô, ca hoặc công đoạn.
Kết nối với hoạt động của dây chuyền
Trạm test có thể trao đổi tín hiệu với PLC và các cơ cấu cấp phôi, phân loại sản phẩm. Khả năng tích hợp dữ liệu và điều khiển cần được thiết kế theo hệ thống hiện có của từng nhà máy.
Những sản phẩm nào cần kiểm tra kín khí?
Máy test kín khí tự động thường được cân nhắc cho sản phẩm có khoang kín, đường dẫn hoặc vị trí ghép nối cần kiểm soát rò rỉ, chẳng hạn:
- Cụm van, đầu nối, ống dẫn và bình chứa.
- Chi tiết, cụm lắp ráp trong ngành ô tô và xe máy.
- Vỏ thiết bị điện, điện tử hoặc thiết bị gia dụng cần kiểm soát độ kín.
- Các sản phẩm khác có giới hạn rò rỉ được quy định bằng tiêu chí đo cụ thể.
Phương pháp đo cần đi theo yêu cầu sản phẩm. Chẳng hạn, phép đo áp suất có thể chịu ảnh hưởng của biến thiên nhiệt độ và thường không chỉ ra chính xác vị trí rò rỉ. Nếu cần tìm vị trí lỗi hoặc phát hiện mức rò rỉ rất nhỏ, doanh nghiệp có thể cần một phương pháp khác hoặc bước kiểm tra bổ sung.
5 câu hỏi cần trả lời trước khi chọn máy test kín khí tự động
1. Giới hạn rò rỉ chấp nhận được là bao nhiêu?
Ngưỡng PASS/FAIL cần xuất phát từ chức năng sản phẩm và yêu cầu chất lượng.
2. Nên kiểm tra ở công đoạn nào?
Vị trí đặt trạm test ảnh hưởng đến khả năng khoanh vùng nguyên nhân và lượng công việc cần xử lý khi phát hiện lỗi.
3. Thời gian chu kỳ cho phép là bao lâu?
Cần tính cả thời gian nạp, ổn định, đo, xả và thao tác cấp sản phẩm. Với dây chuyền có nhịp nhanh, cấu hình nhiều vị trí kiểm tra có thể là một phương án cần đánh giá.
4. Đồ gá và điều kiện đo có ổn định không?
Độ kín của đầu nối, nhiệt độ, thể tích khoang và đặc tính vật liệu đều có thể tác động đến kết quả. Thử nghiệm bằng mẫu thực giúp xác nhận phương án trước khi chốt thiết kế.
5. Nhà máy cần lưu những dữ liệu nào?
Ngoài trạng thái PASS/FAIL, doanh nghiệp có thể cần giá trị đo, mã sản phẩm, thời gian và ca sản xuất. Yêu cầu này nên được xác định từ đầu để thiết kế phần điều khiển và kết nối dữ liệu phù hợp.
Pacific Tech tiếp cận bài toán kiểm tra kín khí như thế nào?
Một trạm test phát huy hiệu quả khi phép đo phù hợp với sản phẩm và hoạt động ăn khớp với dây chuyền. Theo định hướng thiết kế giải pháp tự động hóa của Pacific Tech, quá trình xây dựng phương án bắt đầu từ khảo sát hệ thống sản xuất và nhu cầu thực tế của doanh nghiệp.
Với bài toán kiểm tra kín khí, những thông tin cần làm rõ gồm sản phẩm kiểm tra, tiêu chí chất lượng, nhịp dây chuyền, vị trí lắp đặt và dữ liệu cần thu thập. Từ đó mới có cơ sở lựa chọn nguyên lý đo, thiết kế đồ gá, trình tự kiểm tra và phương án phân loại sản phẩm. Cấu hình cuối cùng cần được xác nhận qua thử nghiệm trên sản phẩm thực tế.
Kết luận
Máy test kín khí tự động là một công đoạn kiểm soát chất lượng quan trọng khi sản phẩm có yêu cầu về độ kín. Giá trị của giải pháp nằm ở việc xác định đúng tiêu chí rò rỉ, chọn phương pháp đo phù hợp và tích hợp phép kiểm tra vào quy trình sản xuất.
Nếu doanh nghiệp đang cần đánh giá hoặc tự động hóa công đoạn này, hãy liên hệ Pacific Tech để trao đổi về sản phẩm, yêu cầu kiểm tra và phương án tích hợp với dây chuyền.
